分集水器
一个进口对应多个支路出口。冷、热水分设,接口与回路标签对应,便于辨认厨房、洗面和浴室等去向。
分集水器部材 →KVK WATER SUPPLY SYSTEM
从入户供水、冷热水分配,到厨房与浴室的末端连接。分集水器、连续支路、接头和检修空间,共同构成藏在地板下与墙内的水路。

01 / WATER CIRCUIT
住宅给水负责把清洁水送到设备。冷水直接供给,热水经过热水器后另路分配;生活排水、采暖和浴缸循环管路各有自己的系统。

中央的分集水器把水分配到各处;图两侧列出末端使用的水栓盒、自立止水栓、背板固定止水栓和连接件。蓝色与红色管路分别表示冷水与热水。
前置过滤器拦截泥沙、铁锈等颗粒物,出水再送往分集水器及热水器。安装时预留检修、清洗和排污空间,并计入设备的流量与压力损失。
中央净水、软水和厨房直饮可按用水需求另行配置。前置过滤不承担软化或直饮净化功能,各设备的连接顺序、旁通及阀门按选定系统设计。
独立支路 · 集中分配
入户冷水经过前置过滤后,一部分进入冷水分集水器,另一部分供给热水器。加热后的水进入热水分集水器,再分别送往需要热水的用水点。
厨房混合水栓分别接入冷、热水支路。净水器、洗碗机等设备另按产品要求确定进水与阀门,不能仅按房间数量统计回路。
系统原理示意,非施工图。图中支路线条交叉处不相连。每条支路的管径、阀门和设备接口按项目设计确定。
02 / PIPE LAYOUT
分集水器决定水路在哪里分配;套管是包在供水管外的保护通道。采用分集水器,并不自动意味着整根管都能抽出更换。

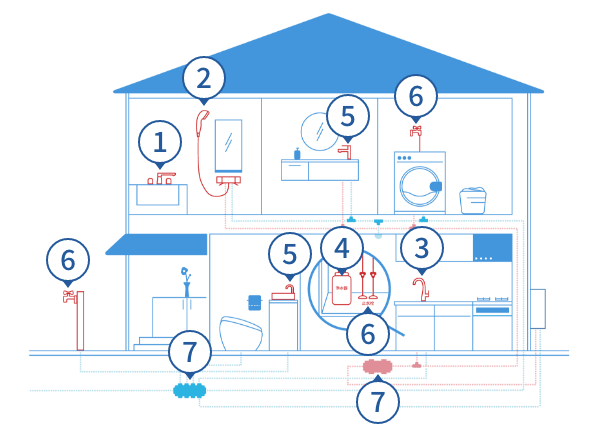

冷水与热水各由一组分集水器分配,每个用水点有自己的支路。管子从集中节点连续接至末端,图中可以沿蓝、红线逐根追踪去向。
逐路标识有助于检修;逐路关水还需配备相应的支路阀门。

主管沿途经过多个用水点,用三通、弯头等接头分出支管。与上图相比,连接节点分散在管路沿线,多个末端共用上游管段。
图中数字为原厂图中的部件编号,与下方十五类部件目录的分类序号不同。
独立支路减少沿途分支,但仍共用入户供水和热水器。应按同时使用的器具、所需流量、管径、长度、高差及接头阻力核算末端压力。
打开水栓后,需要排出热水器至末端管内的冷却水。管内容积和实际流量影响等待时间;分集水器的位置与管路长度同样重要。
楼上用水点增多时,需要评估分层设置分集水器。下图分别说明二层两处及以下、三处及以上的方案,具体配置需结合项目复核。
按二层用水点数量,可以比较两种配置。管径和分集水器位置属于样例条件,具体项目需结合流量、距离与检修空间复核。

一层分集水器直接引出通往二层设备的管路,并在相应分支处配置阀门。图中入户管标为 16A,上楼支路为 13A;M 为水表,GL 为室外地面线。

二层另设分集水器,由标为 16A 的上行主管供水,再分配至楼上用水点。结合一层整体浴室上方检修口,安排吊装与维护位置。
系统性能由完整设计和实际安装条件决定。
03 / PLAN & ROUTES

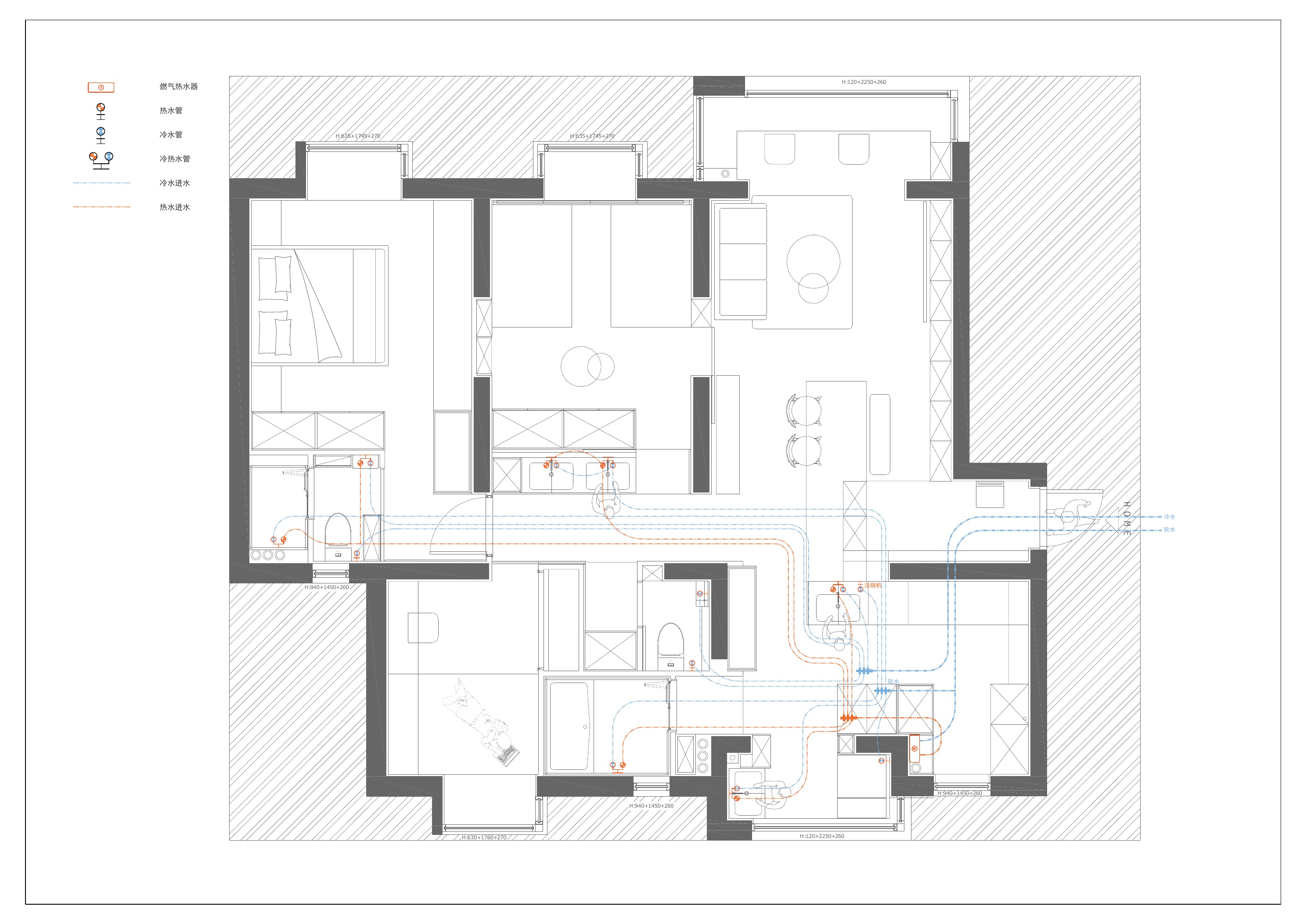

同一住宅的建筑平面与配管图对照,可以看清水路在哪里集中、从哪里穿过,以及检修口是否能接近连接部位。

叠加配管后,冷热水从左侧引入,在洗面区附近集中分配,再分别引向浴室、厨房等位置。基础穿管位置和室内支路需要一起协调,不能等地面封闭后补定。
住宅配管示例,用于理解水路与建筑的关系。图中的管径与结构做法仅属于该样例,实际项目另行设计。
引入段管材可以与室内支路不同。过渡接头、热水器位置、穿越保护和室外遮光,应在分集水器定位时一并确定。

同一冷水入口供给冷水分集水器和热水器。热水器出水接到热水分集水器,两路分别送往末端。

热水器连接处设置遮热保护,穿越基础设置套筒,室外管段需遮光。图中「さや管」为外套管,「スリーブ」为基础套筒,GL 为室外地面线。保护做法需对应管材与设备说明。

基础穿越处与管材过渡处是两个需要分别检查的节点。铜管等需热作连接时,应完成热作并冷却后再接树脂管接头。
04 / PIPE & JOINT
PEX 是交联聚乙烯,PB 是聚丁烯。两类树脂管都可用于相应给水系统,但同一公称尺寸并不保证内外径和接头兼容;应核对管材标准、系列及适合表。

插入导向保护管端进入接头,齿形垫圈咬合管壁,管内侧的双密封承担止水。窗口、红色基准线和滑动盖用于检查插入状态。
用适配管剪垂直切管,检查管端变形、毛刺和异物。接头保护帽保留到连接前再取下。
保温层退让量和管端预留按对应规格确认,避免保温材阻碍管子插到底。
核对窗口内管端、两处红线对齐、滑动盖降到底,再拉动管子确认未脱出。连接后的水压检查仍需执行。
以上针对 KVK iジョイント系列。该接头不得拆解、松紧出厂螺母或重复使用;重新连接应换新接头。其他连接系列按各自说明执行。
插入导向帮助管端越过密封位置,齿形垫圈负责锁紧,内侧双密封负责止水。三处确认位置对应不同的检查动作。

从窗口查看管端是否到达规定位置,避免只凭插入时的手感判断。

核对两处红线是否对齐,作为插入到位的目视检查之一。

确认滑动盖处于到位状态,并按产品说明进行触感检查,再拉动管子确认未脱出。
插入导向的结构有助于在水压检查中发现部分插入不足,但不能保证发现全部情况。窗口、红线、滑动盖与拉动确认都要完成,再按项目方案试压。





“插入”之后仍有“检查”。原图的正常插入与插入不足示意,帮助施工人员对照标识,完成确认后再进行系统试压。
| 管尺寸代号 | 10 | 13 | 16 | 20 |
|---|---|---|---|---|
| 插入长度(mm) | 22 | 19 | 25 | 28 |
尺寸为资料中的规格代号,并非管外径。订货及施工须再次核对当前型号说明书;铝复合管、热泵配管等部件不能直接套用本表。
末端连接同时涉及地板开孔、柜体空间、止水栓高度与管路固定。剖面将地板下弯曲、立起管和设备接口放在一起,便于协调。

冷、热水分别立起,止水栓位于柜内可操作处。柜底开孔与管路位置需要提前协调,避免抽屉和收纳件遮挡。图示柜底开孔 φ50 mm、地板开孔 φ45 mm,止水栓最大高度 450 mm;管路在立起位置 750 mm 内固定。

冷水管从地板下立起接入止水栓,再连接坐便器。图示地板开孔 φ45 mm,管路在立起位置 750 mm 内固定。保留阀门操作位置,按设备要求确认接管方向和安装距离。
图示尺寸仅适用于对应自立止水栓,不作为其他型号或全部设备的开孔、安装尺寸。
05 / INSTALLATION & CHECKS

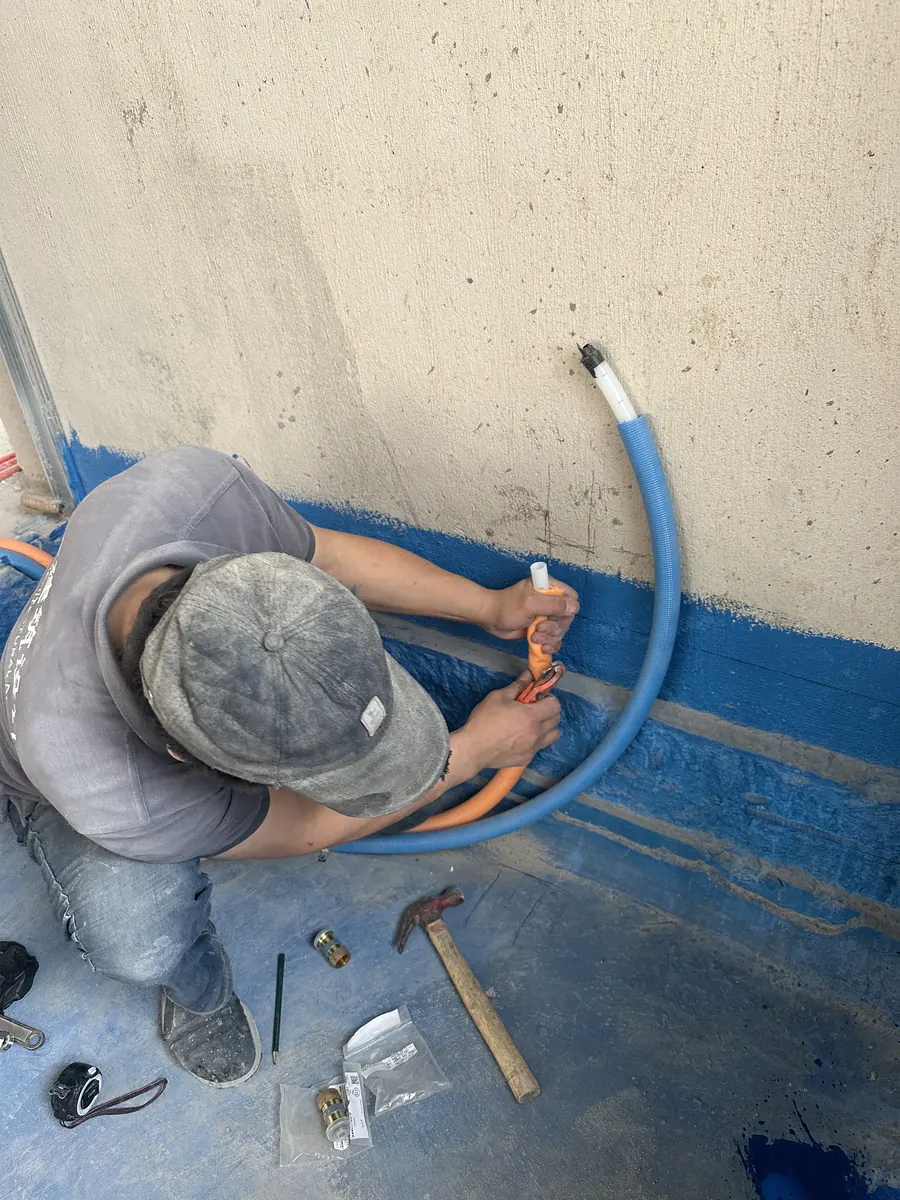

安装顺序与验收记录相互对应:材料进场、分集水器定位、支路连接、固定、末端连接、水压检查。装修封闭前完成检查,交付时保留位置与回路资料。

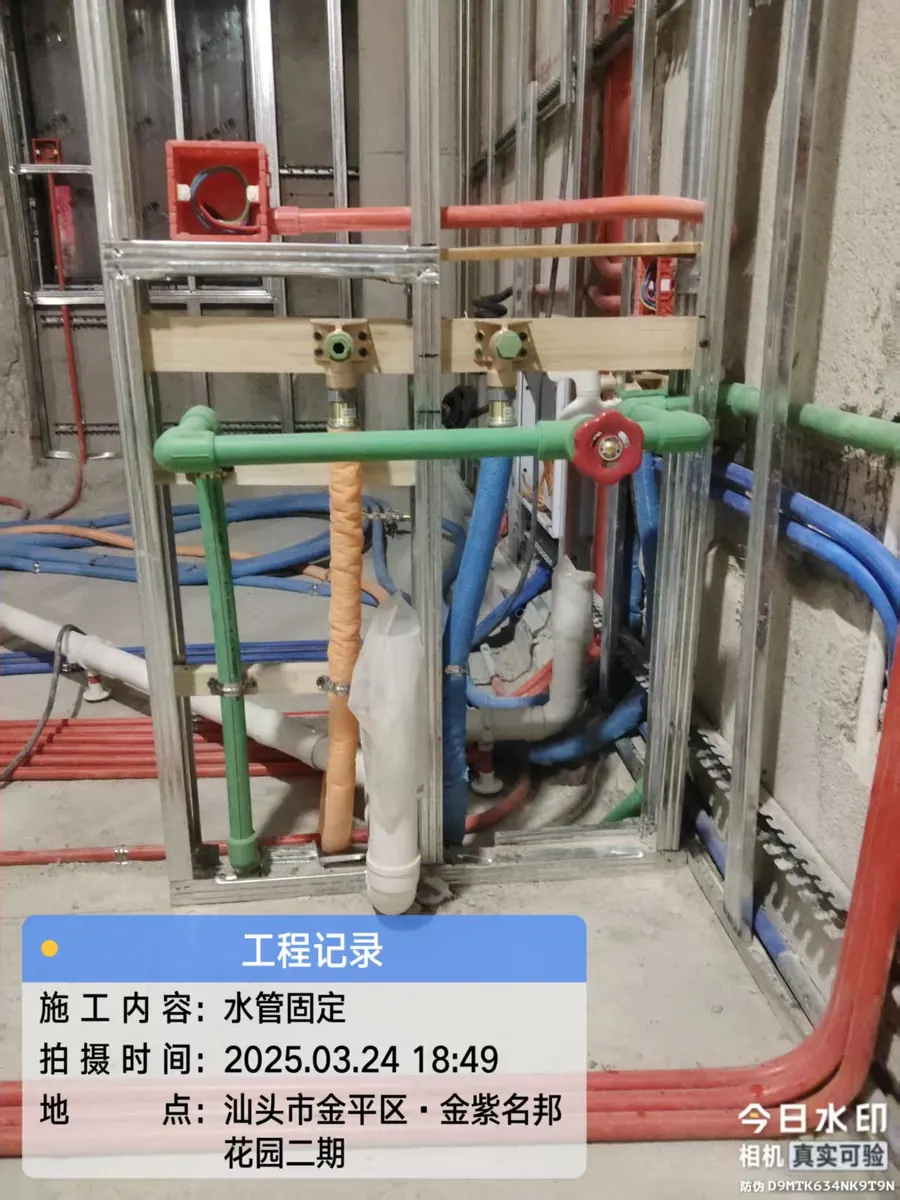

固定点随管路形态变化。水平直管、转弯、设备立起段和跨层立管,各有不同的支撑需求;柔性管也需要有序固定,避免下垂、扭转或接头受力。
原图中的 2 m、750 mm、500 mm、1000 mm 为该资料体系下的示例条件。实际施工按所用管材的当前说明与项目设计执行。
核对管材标准、口径、接头系列与设备要求。树脂管避光存放,避免火源、溶剂、防腐剂及防蚁药剂接触。
按配管图固定本体,逐一核对支路去向。检修口应能看到标签,并容纳阀门操作和接头拆装。
转弯保持允许半径,避免折扁与强拉;立管、悬吊段和末端转折分别设置固定点,穿越处做相应保护。
冷热水按设计处理保温和防结露,接缝及连接处连续收口。暴露于室外的树脂管需按说明采取遮光保护。
检查插入标识与端部连接,按批准方案排气、试压并检查渗漏。异常降压应查明原因,修复后复验。
按设备说明完成冲洗与通水检查,核对冷热方向、各点流量及同时用水表现,留存压力记录、回路编号与隐蔽照片。
以下为对应树脂管系列的参考值。实际施工按当前厂家说明和项目设计确定。
| 管材 / 尺寸 | 10 | 13 | 16 | 20 |
|---|---|---|---|---|
| PEX | 150 | 150 | 250 | 350 |
| PB | 130 | 170 | 220 | 270 |
该示例的固定要求:直线段间距不超过 2 m,设备立起位置 750 mm 内固定,弯曲部在圆弧顶点固定;上二层立管间距不超过 500 mm,悬吊段不超过 1000 mm。

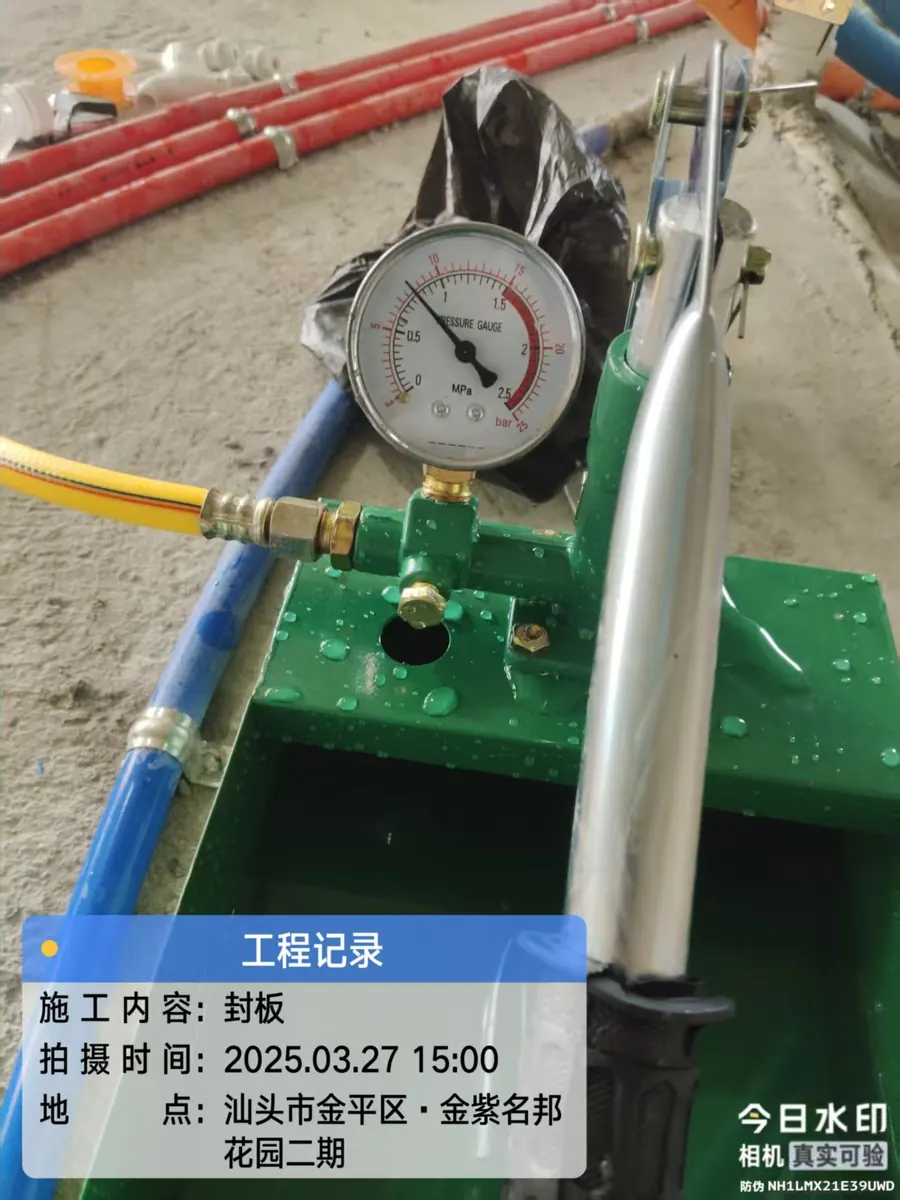

水压检查分为器具安装前、安装后两个阶段,试验条件不同。器具安装前的管路试验压力,不能直接施加到已接入的热水器、水栓及其他设备。
项目方案须明确测试范围、隔离设备、试验介质、压力、保持时间、允许变化及判定依据,并核对系统中各部件的允许条件。记录压力表读数、时间、环境与渗漏检查结果;压力下降还需排查残留空气和温度等影响。
试验压力和保持时间应按当前产品说明、项目设计及适用验收要求确定。
核算指定用水工况下,从水源到最不利末端的一条完整路径:计入管路摩擦、接头与阀门阻力、热水器等设备损失,以及末端高差和所需压力。共用管段的流量应考虑同时用水。
接头的相当管长需按类型和规格查询;直管损失随管径及流量变化。不能给所有 PEX 管或全部接头套用一个固定阻力值。
实际选径使用对应产品数据与项目计算书。
COMPONENT DIRECTORY
















管材、接头、阀门与末端设备组成同一系统,口径、密封方式和连接工具一一对应。

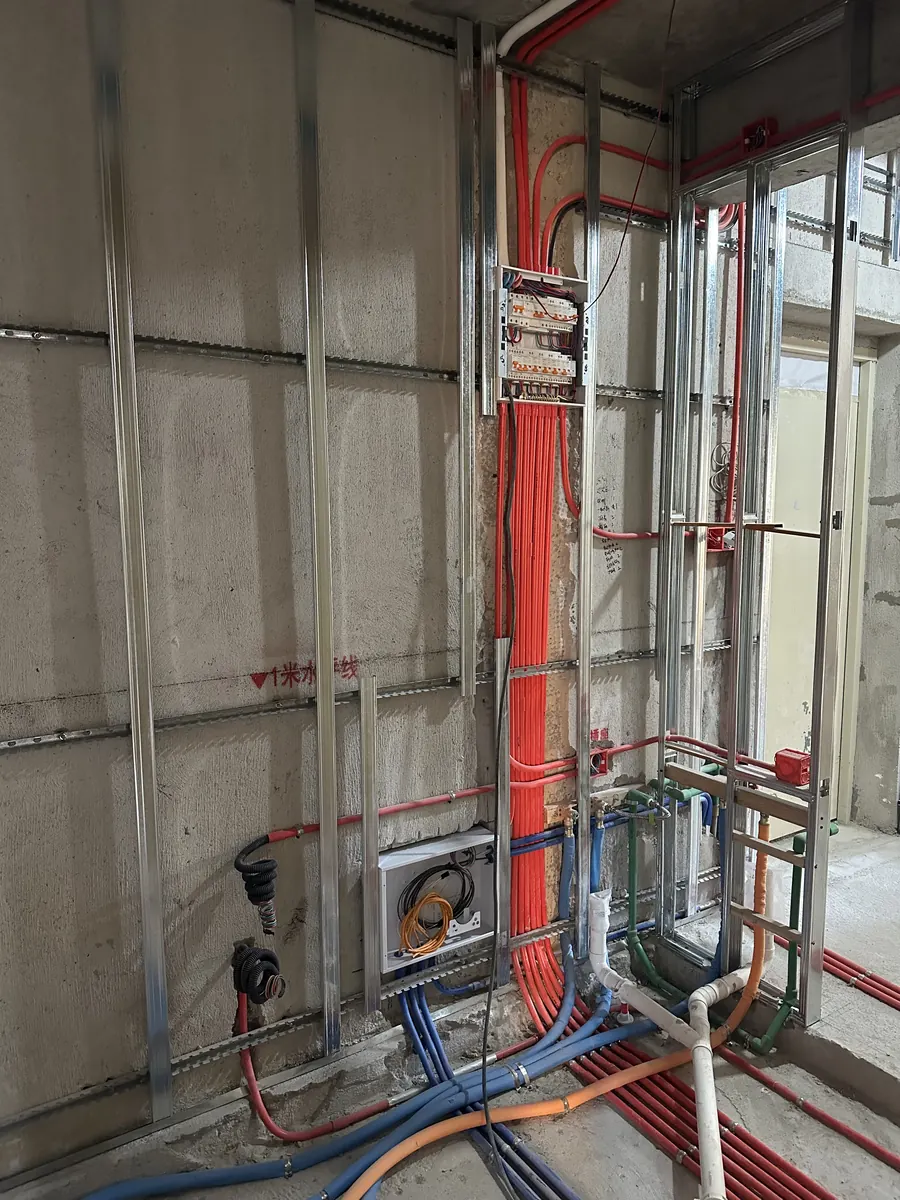

分集水器支架、管路固定、穿墙保护和保温连续性在隐蔽验收前检查。

管路通水前完成冲洗与压力测试;测试记录、接口照片和回路编号进入隐蔽工程档案。

分集水器、阀门、水栓盒和可换接头保留操作空间,交付时记录回路、型号与隐蔽照片。
