房间用途与声音源位置
写入墙体定位、剖面与完成尺寸。
01 MATERIAL & ASSEMBLY
LGS 墙体的材料与构造边界
Partition Wool 是墙体空腔填充材。墙体遮音、防火与稳定性取决于龙骨、板层、填充、接缝、周边密封、开口和穿透节点。
01完成面涂装或墙纸
02石膏板层厚度、层数、错缝
03LGS 龙骨与玻璃棉空腔连续填充、设备与补强
04另一侧板层隐蔽验收后封闭
05完成面接缝与收边
TGIS-C 墙体构造核对图。具体龙骨规格、板层、填充材、密封材料和节点以项目施工图为准。
02 DRAWING INPUT
墙体施工图的八项输入
匠恒项目采用经确认的墙体施工图。具体龙骨规格与间距、板材层数、玻璃棉型号、密封材料、防火和隔声构造取决于墙高、用途、荷载、设备洞口、当地规范与产品系统。
墙高、完成厚度与板层
写入墙体定位、剖面与完成尺寸。
龙骨型号、间距与结构连接
写入龙骨、洞口与补强节点。
门洞、设备洞与风管洞
写入龙骨、洞口与补强节点。
吊柜、电视、扶手等挂载补强
写入龙骨、洞口与补强节点。
电气盒、线管、给排水与检修口
写入设备协调、密封与验收记录。
防火、耐火与隔声设计目标
写入设备协调、密封与验收记录。
墙顶、墙底、侧墙与结构交界
写入设备协调、密封与验收记录。
03 JAPANESE REFERENCE
日本轻量铁骨墙下地参考
国土交通省令和7年版《公共建築工事標準仕様書》第 14 章第 5 节适用于室内间仕切墙等轻量铁骨壁下地。下列数值保留原始适用范围。
| 检查对象 | 日本参考 | 适用边界 |
|---|---|---|
| 壁下地材 | JIS A 6517 | 日本公共建筑室内间仕切墙 LGS 下地 |
| stud 间距 | 有基层板约 450 mm；完成板直贴约 300 mm | 令和7年版公共建筑标准规格书参考 |
| runner 固定 | 端部压牢，约 900 mm 间隔固定 | 固定基层与连接方式按结构条件调整 |
| 振止 | 自地面 runner 下端约每 1.2 m | 靠近上部 runner 的省略条件按原文 |
| spacer | 各 stud 端部压牢，约每 600 mm | 墙体形式和系统说明优先 |
| 50 型 | 墙高 2.7 m 以下；原文限单面板适用 | 日本公共建筑参考，不直接作为项目定值 |
| 65 型 | 墙高 4.0 m 以下 | 日本公共建筑参考，不直接作为项目定值 |
| 90 / 100 型 | 90 型：4.0–4.5 m；100 型：4.5–5.0 m | 超过 5.0 m 按特记；项目另行设计 |
项目图纸值优先于参考表。墙高、板层、龙骨体系、洞口、荷载、防火与隔声目标变化时，龙骨规格和间距须重新确定。
04 CONSTRUCTION SEQUENCE
从放线到另一侧封板
一侧封板后仍保留空腔检查条件。玻璃棉、补强、设备与密封全部确认后，另一侧板层方可封闭。
01
定位、龙骨与补强
- 施工图与放线
确定墙体位置、完成厚度、门洞、设备、管线、挂载和收口基准。
- runner 与 stud
核对型号、防锈、固定基层、垂直度、间距和顶部连接。
- 开口与挂载补强
门洞、风管、设备洞、柜体和扶手按施工图设置补强。
02
管线、设备盒与一侧板层
- 管线与设备盒
管线定位后固定，避免破坏龙骨稳定和后续板材螺钉区域。
- 一侧板层与密封准备
按板层设计固定一侧板材，完成底部、顶部与侧边密封基层。
03
连续填充与隐蔽验收
- 玻璃棉连续填充
材料按空腔尺寸铺满，转角、横撑、线管和设备盒周边补齐。
- 节点密封与隐蔽验收
检查周边、穿透、洞口、补强、填充连续性和材料批次，完成全景与节点照片。
04
另一侧封板
- 另一侧封板
隐蔽验收通过后封板，板缝错开，螺钉与接缝按墙体系统完成。
05 WALL DETAILS
龙骨、填充、密封与板层节点
玻璃棉是轻质多孔吸音材料，单独使用不承担完整遮音功能。石膏板等遮音面材与空腔玻璃棉组合后，墙体系统的声音透过损失降低。
顶、底与侧边
runner 与结构基层固定，墙体周边密封连续，顶端连接适应结构条件。
门洞与挂载
门框、吊柜、电视、扶手和设备按施工图设置补强，位置与完成面尺寸一致。
设备盒与线管
设备盒错位布置按墙体设计，线管穿越玻璃棉处补齐空腔，穿透节点完成密封。

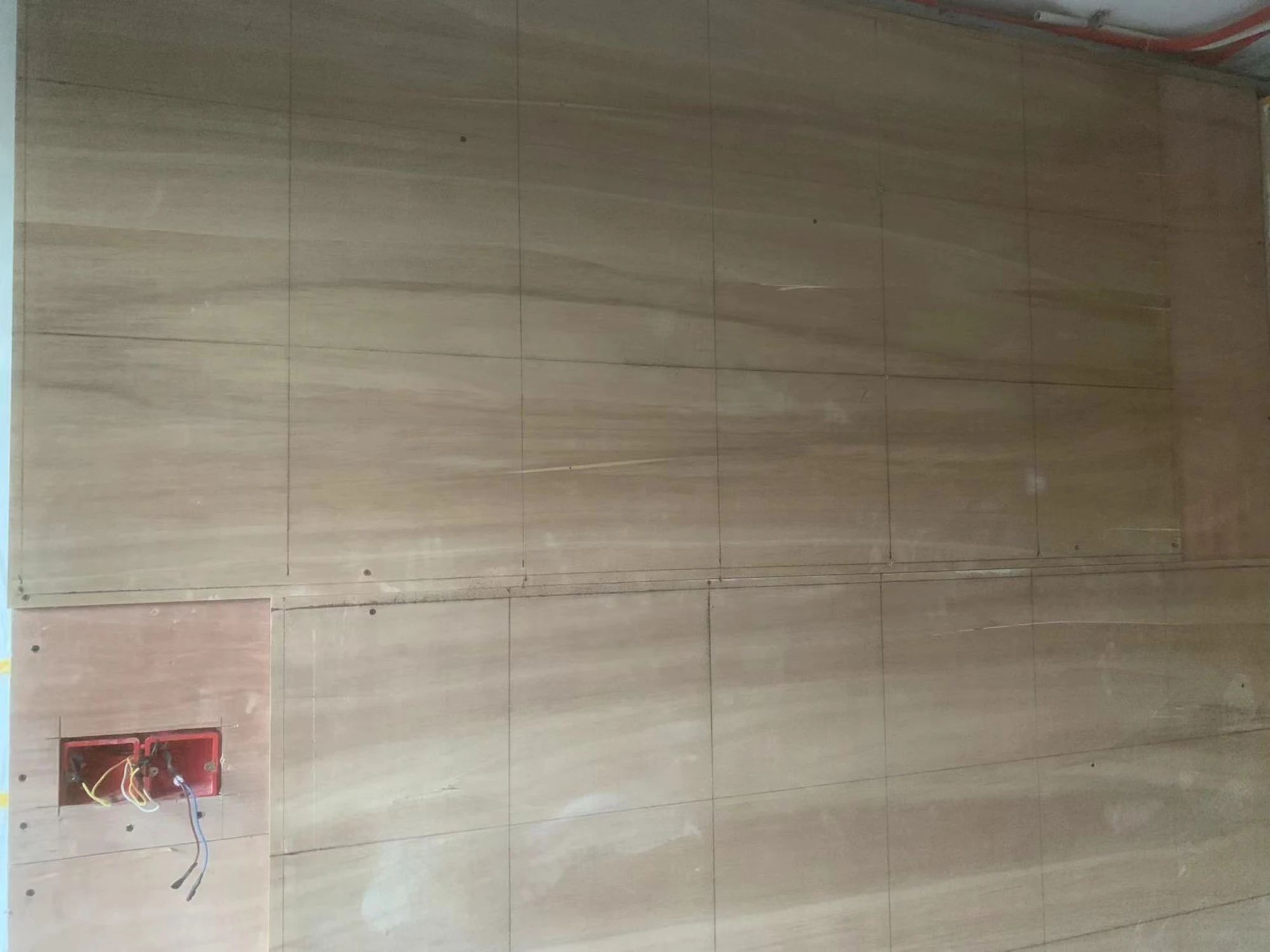

板层与接缝
板材种类、厚度、层数、方向、错缝和螺钉按墙体系统施工，接缝不形成贯通薄弱线。
06 CONCEALED INSPECTION
另一侧封板前的隐蔽验收
验收照片须覆盖墙体全景、材料标签、龙骨连接、洞口补强、设备穿透、空腔填充和周边密封。
- 墙体定位、厚度、墙高与门洞尺寸
- runner、stud、振止、spacer 与防锈状态
- 顶部、底部和结构连接
- 门洞、设备洞、风管洞与挂载补强
- 电气盒、管线、检修口和穿透位置
- 玻璃棉产品、批次、厚度、宽度与连续填充
- 转角、横撑、线管和设备盒周边无明显空缺
- 顶、底、侧边、门套与穿透节点密封
- 板材种类、厚度、层数、方向与错缝
- 一侧封板后与另一侧封板前的全景照片
- 变更、替代、异常材料和整改复验记录
07 REFERENCES
LGS、吸音填充与施工依据
日本公共建筑参考规格、JIS 钢制下地材标准、Partition Wool 产品资料与吸音／遮音边界的官方入口。
