アクリアネクストα
Aclear Next α
墙体用六面包覆玻璃棉- 20K 高性能玻璃棉
- 热导率 0.034 W/(m·K)
- 50 μm 防湿气密膜

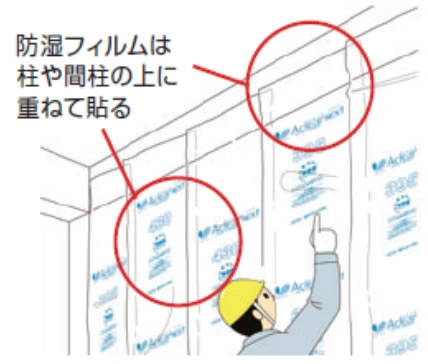

- 防湿膜搭接约 30 mm 以上
01 / WALL INSULATION
墙体充填断热
墙体用 Aclear 包含防湿膜包覆型与无包覆型。产品宽度、厚度、密度、防湿层位置及柱间填充状态共同进入墙体断热构造。
Aclear Next αAclear NextAclear Wool α
PRODUCT & ASSEMBLY
Aclear Next α 与对应构造
Aclear Next α 的玻璃棉六面包覆，室内侧采用 50 μm 防湿气密膜；Aclear Wool α 为无包覆产品，防湿层另设。两种做法对应不同的施工节点，不能仅按材料外观替换。
该组图片为旭ファイバーグラス木造住宅充填断热施工资料。中国项目的墙体层次、气候条件、防湿位置和结露判断按项目热湿设计确定。
01 OFFICIAL PRODUCTS
产品、包覆与适用部位
每项产品保留旭ファイバーグラス官方实图。性能、密度和施工方向仅随对应产品使用。

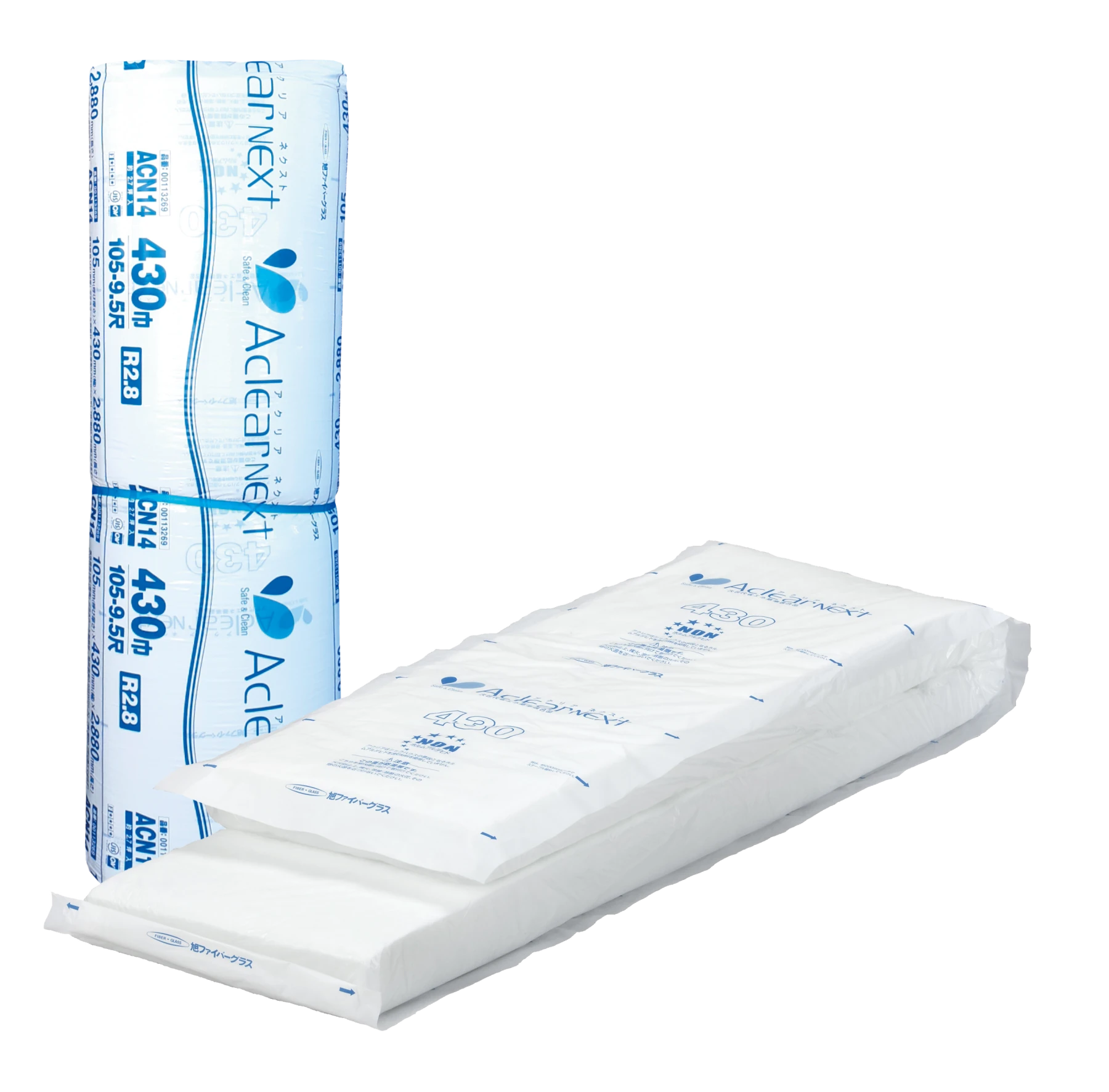

アクリアネクスト
Aclear Next
墙体用包覆玻璃棉- 墙体充填用
- 六面包覆形态
- 产品宽度对应柱间尺寸
- 规格与性能按具体产品记号核对
アクリアウールα
Aclear Wool α
墙・天花・地板用无包覆玻璃棉- 20K 与 36K 产品
- 20K：0.034 W/(m·K)
- 36K：0.032 W/(m·K)
- 防湿气密层另设
02 OFFICIAL DETAIL
产品构造与施工节点
技术图按官方原始比例完整显示。图中标注、层次和节点边界不裁切。
CONSTRUCTION DETAIL
墙体空腔、交界与设备盒
墙体断热层在柱间、筋交、楼层交界和设备盒周边保持连续。包覆膜或另设防湿片在室内侧形成完整防湿气密层。
柱间尺寸
产品宽度对应柱间净尺寸，边缘贴合柱与间柱，材料不折叠、不悬空。
筋交与转角
筋交两侧分别填充，防湿膜在结构表面连续收口。

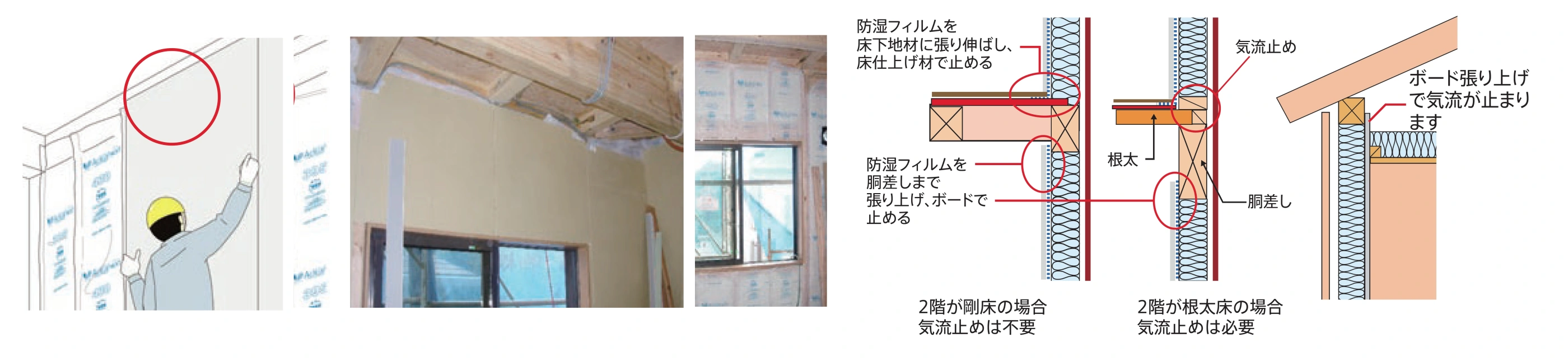

楼层交界
墙地、墙顶和楼层交界的断热层、防湿层与气密层保持连续。
设备盒与穿透
插座盒罩、线管和穿透部位完成填充与密封，封板前保留节点照片。
03 TGIS RECORD
材料、施工与隐蔽记录
产品身份、构造条件和封闭前状态对应到具体房间、墙体或施工分区。
墙体热湿构造
墙体内外层次、气候区、室内湿度和水汽迁移共同决定防湿层位置。
材料与空腔
产品厚度、宽度、密度与空腔尺寸对应，过度压缩和空缺均进入整改。
隐蔽记录
材料标签、墙体全景、交界节点、设备盒与穿透密封在封板前留档。
TGIS / MATERIAL & CONSTRUCTION
查看断热材准入标准
进入匠恒材料准入、施工节点与隐蔽验收记录。打开 TGIS 标准OFFICIAL SOURCE
旭ファイバーグラス产品资料
对应产品、包装、规格和施工图来自旭ファイバーグラス公开产品资料与住宅充填断热施工要领。
