アクリアマットα
Aclear Mat α
天花用六面包覆玻璃棉- 20K 高性能玻璃棉
- 热导率 0.034 W/(m·K)
- 18 μm 防湿膜
- 防湿层在天花交界连续
02 / CEILING / ROOF
天花与屋面断热
天花与屋面部位包含袋装卷毡、卷材和无包覆玻璃棉。厚度、热阻、铺设方向与防湿层连续位置对应到具体产品和构造。
Aclear Mat αAclear αR71Aclear R57 / R45
PRODUCT & ASSEMBLY
Aclear Mat α 与对应构造
Aclear Mat α 为天花用六面包覆产品，采用 18 μm 防湿膜。Aclear αR71、Aclear R57 与 R45 以不同产品规格覆盖天花断热；型号、厚度与热阻按设计值和官方规格表确定。
官方图示以日本木造住宅天花、屋面和下屋节点为对象。吊顶内设备、检修口、灯具与中国项目屋面系统需要在施工图中另行协调。
01 OFFICIAL PRODUCTS
产品、包覆与适用部位
每项产品保留旭ファイバーグラス官方实图。性能、密度和施工方向仅随对应产品使用。
旭ファイバーグラス
Aclear αR71
天花用高性能玻璃棉- 天花断热用
- 产品记号绑定厚度与热阻
- 铺设范围覆盖天花外周
- 检修口与设备周边补齐
旭ファイバーグラス

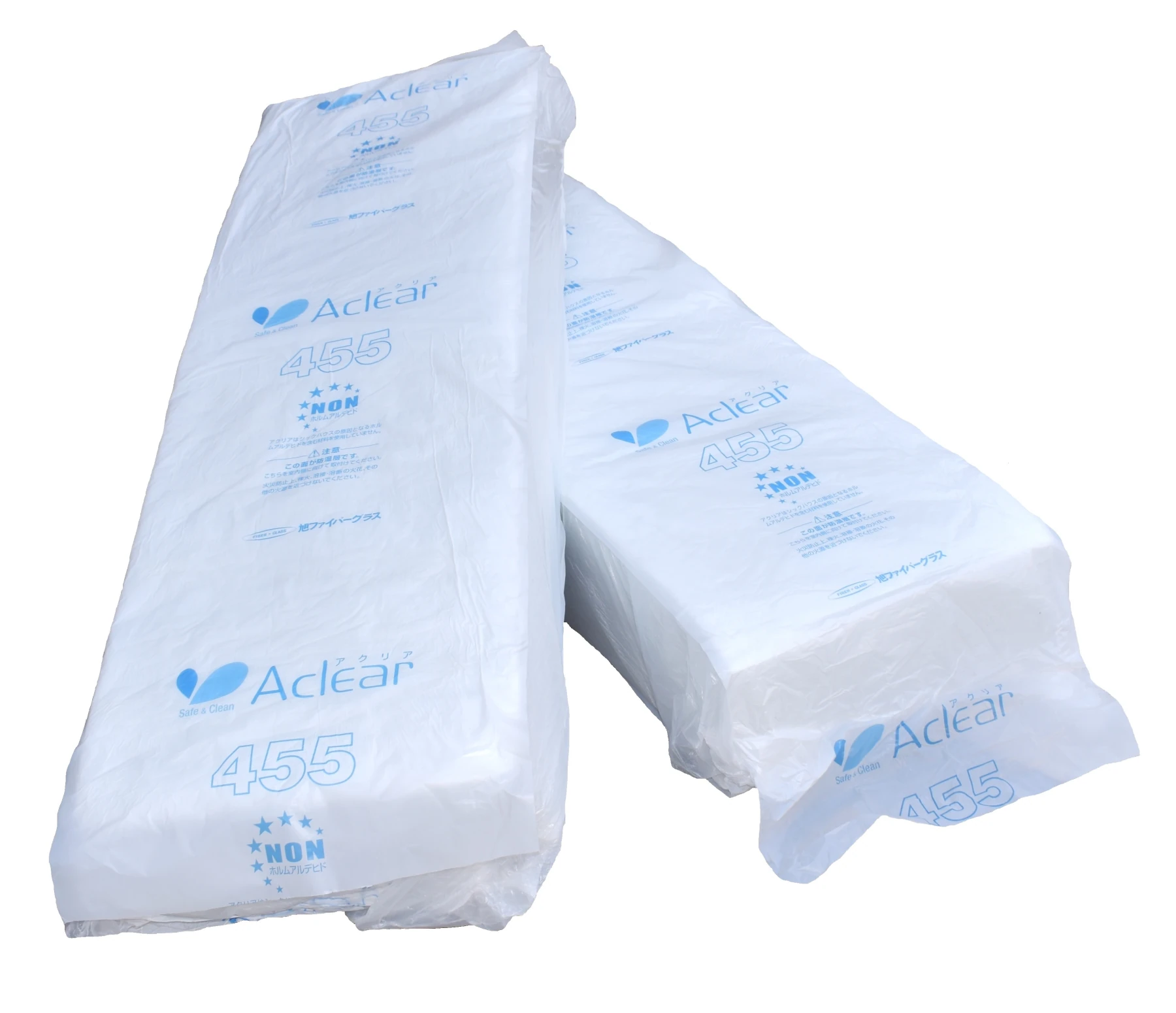

Aclear R57 / R45
天花用玻璃棉产品- 天花断热用
- R57 与 R45 分别核对产品规格
- 厚度与设计热阻对应
- 防湿膜搭接进入节点图
02 OFFICIAL DETAIL
产品构造与施工节点
技术图按官方原始比例完整显示。图中标注、层次和节点边界不裁切。
CONSTRUCTION DETAIL
天花外周、下屋与检修开口

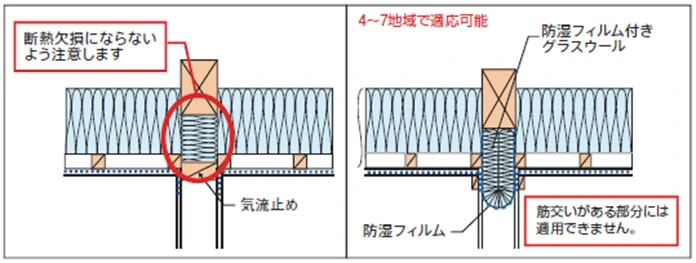

天花断热材铺满设计范围，外墙顶端、间仕切墙顶端和下屋交界不形成断热缺口。室内侧防湿层在墙顶节点连续。

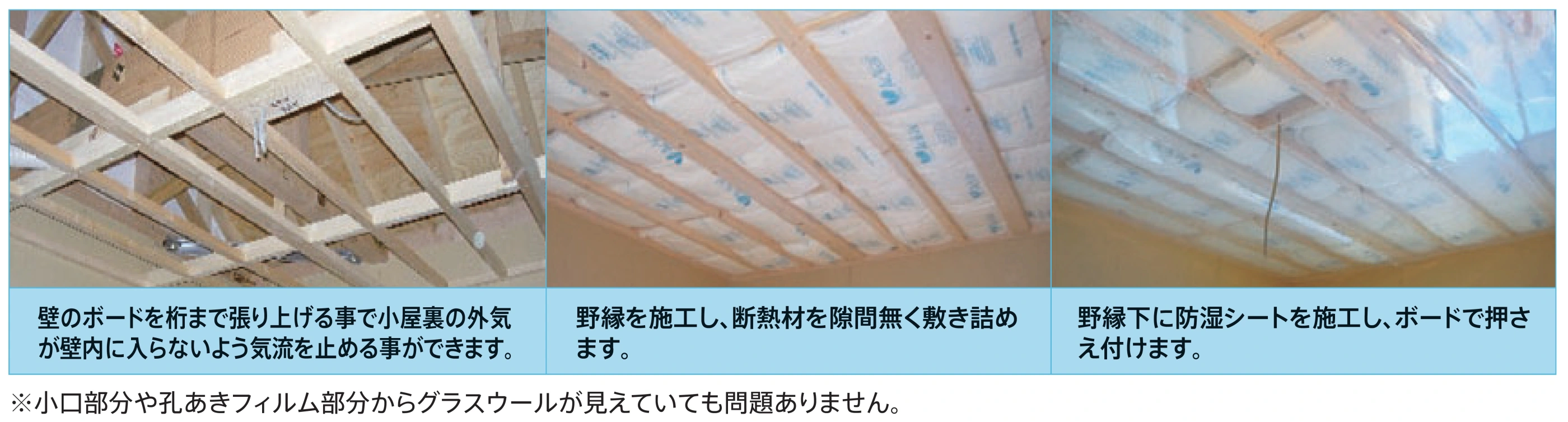

铺设厚度
产品厚度与设计热阻对应，施工后材料保持展开状态，不在龙骨和设备上堆叠压缩。
天花外周
断热材覆盖外周交界，气流止与防湿膜按节点压紧固定。

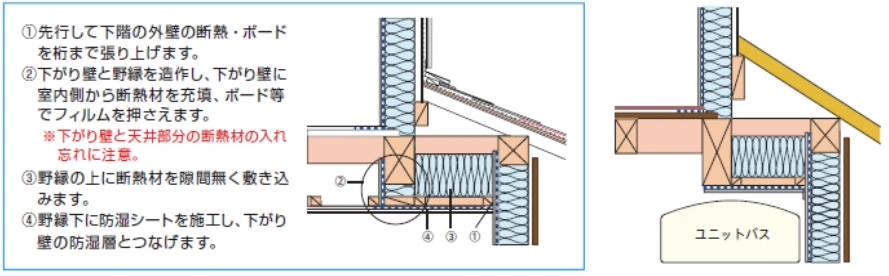

下屋与高低差
屋面高低差和下屋交界保持断热层与防湿层连续。
灯具与检修口
设备散热、维护距离和防火要求进入天花综合图，开口周边断热补齐。
03 TGIS RECORD
材料、施工与隐蔽记录
产品身份、构造条件和封闭前状态对应到具体房间、墙体或施工分区。
设计热阻
各部位目标热阻、产品厚度和铺设层数在材料表中对应。
吊顶设备
灯具、风管、检修口和吊杆位置与断热层范围共同完成综合。
封闭前记录
天花全景、外周、下屋、设备开口和防湿层搭接形成隐蔽照片。
TGIS / MATERIAL & CONSTRUCTION
查看断热材准入标准
进入匠恒材料准入、施工节点与隐蔽验收记录。打开 TGIS 标准OFFICIAL SOURCE
旭ファイバーグラス产品资料
对应产品、包装、规格和施工图来自旭ファイバーグラス公开产品资料与住宅充填断热施工要领。
