旭ファイバーグラス
Aclear U Board Pinless α
地板用板状玻璃棉- 36K 高性能玻璃棉
- 热导率 0.032 W/(m·K)
- 透湿无纺布
- 无纺布朝下安装
03 / FLOOR INSULATION
地板断热
Aclear U Board 系列用于地板梁间断热。板状玻璃棉的尺寸、支承方式、无纺布朝向、边缘贴合与地板气流止共同决定安装状态。
Aclear U Board Pinless αAclear U Board NT αAclear U Board Pinless
PRODUCT & ASSEMBLY
Aclear U Board Pinless α 与对应构造
Aclear U Board Pinless α 采用 36K 高性能玻璃棉，热导率 0.032 W/(m·K)，表面使用透湿无纺布。官方施工说明要求无纺布朝下，支承方式与梁间构造配合。

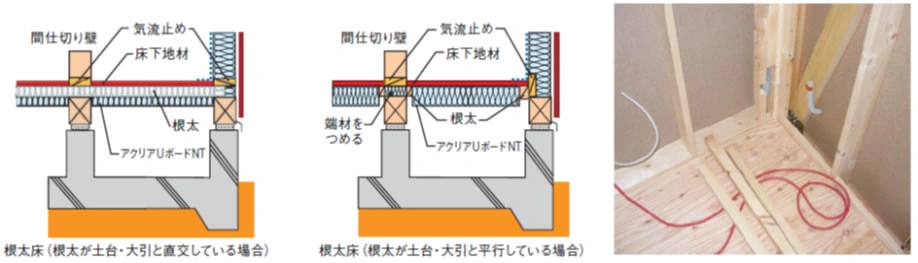

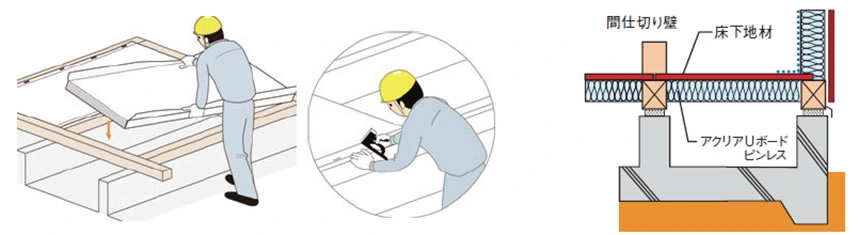

官方刚床、根太床和气流止图示为日本木造住宅构造。中国项目的楼板类型、基层、防潮与设备管线条件按项目图纸确定。
01 OFFICIAL PRODUCTS
产品、包覆与适用部位
每项产品保留旭ファイバーグラス官方实图。性能、密度和施工方向仅随对应产品使用。

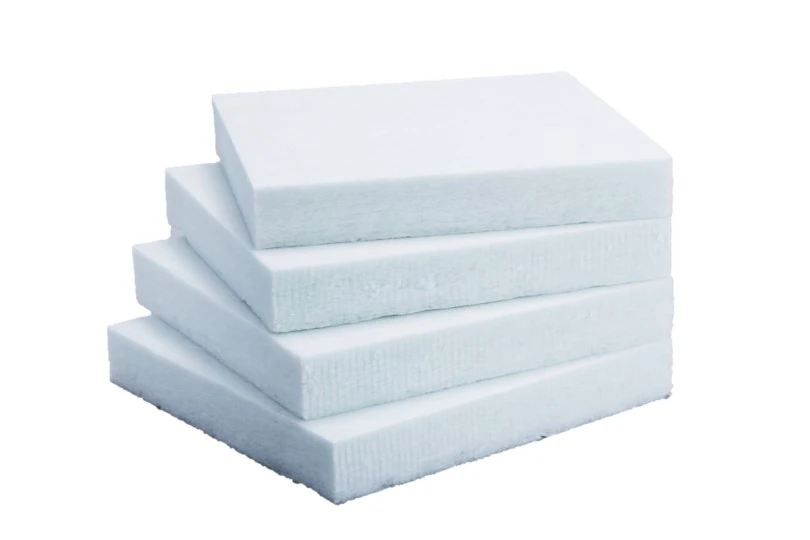

旭ファイバーグラス
Aclear U Board NT α
地板用板状玻璃棉- 地板梁间用
- 板状产品保持完整厚度
- 产品尺寸对应梁间净距
- 支承与朝向按产品资料

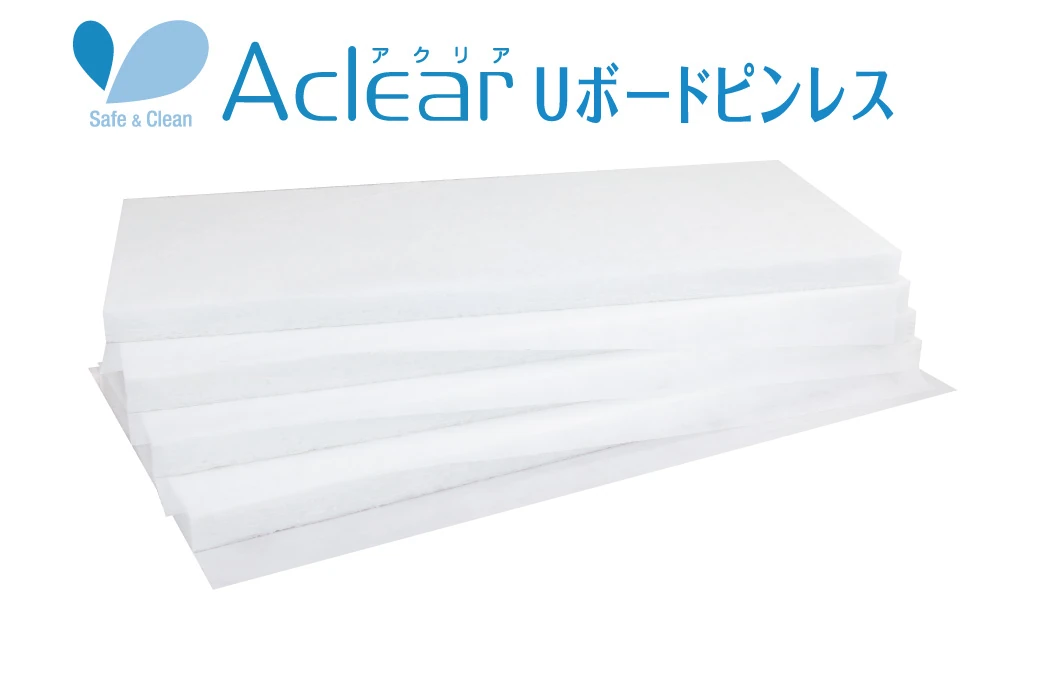

旭ファイバーグラス
Aclear U Board Pinless
地板用板状玻璃棉- 地板断热用
- 梁间连续铺设
- 边缘贴合结构构件
- 管线穿越处按尺寸切割补齐
02 OFFICIAL DETAIL
产品构造与施工节点
技术图按官方原始比例完整显示。图中标注、层次和节点边界不裁切。
CONSTRUCTION DETAIL
梁间支承、材料朝向与气流止
地板用板状玻璃棉贴合梁间，支承件保持材料位置，透湿无纺布按产品要求朝向。墙地交界设置气流止，避免外气进入断热空腔。
梁间净距
断热材宽度与梁间净距对应，板边与木构件贴合。
支承状态
支承件数量和固定位置保持材料不下坠，不以过度压缩替代尺寸匹配。
表面朝向
透湿无纺布产品按官方说明朝下安装，材料正反面在进场和安装时核对。

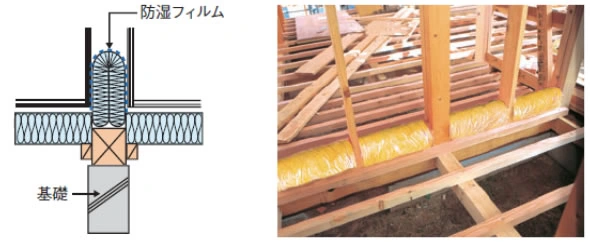

墙地交界
墙体断热层、地板断热层与气流止在交界处形成连续节点。
03 TGIS RECORD
材料、施工与隐蔽记录
产品身份、构造条件和封闭前状态对应到具体房间、墙体或施工分区。
楼板构造
刚床、根太床或其他楼板体系分别使用对应节点。
管线与检修
给排水、线管和检修范围避开断热层连续面，穿越处按尺寸补齐。
隐蔽验收
材料朝向、支承、梁边贴合、墙地交界与穿透部位在封闭前记录。
TGIS / MATERIAL & CONSTRUCTION
查看断热材准入标准
进入匠恒材料准入、施工节点与隐蔽验收记录。打开 TGIS 标准OFFICIAL SOURCE
旭ファイバーグラス产品资料
对应产品、包装、规格和施工图来自旭ファイバーグラス公开产品资料与住宅充填断热施工要领。
