防湿気密シート
防湿气密片
住宅外皮室内侧连续防湿层- 外皮室内侧使用
- 搭接与结构表面压紧
- 适用标准与厚度按产品资料
- 墙顶、墙地与开口连续
06 / VAPOUR / AIRTIGHTNESS
防湿与气密副材
防湿气密片、气密胶带和气密插座盒罩连接墙体、天花、楼板与设备穿透。副材的材料标准、搭接位置、粘接基层和收口方式进入外皮节点图。
防湿气密片气密胶带气密插座盒罩
PRODUCT & ASSEMBLY
防湿气密片 与对应构造
防湿气密片形成室内侧连续层，气密胶带处理搭接与穿透，气密插座盒罩把设备盒纳入防湿层。三类副材均需与基层、温湿条件和断热系统配合。
防湿气密副材用于明确的住宅外皮节点。普通室内 LGS 间仕切墙不因填充玻璃棉自动增加防湿膜；墙体用途和热湿设计决定适用范围。
01 OFFICIAL PRODUCTS
产品、包覆与适用部位
每项产品保留旭ファイバーグラス官方实图。性能、密度和施工方向仅随对应产品使用。

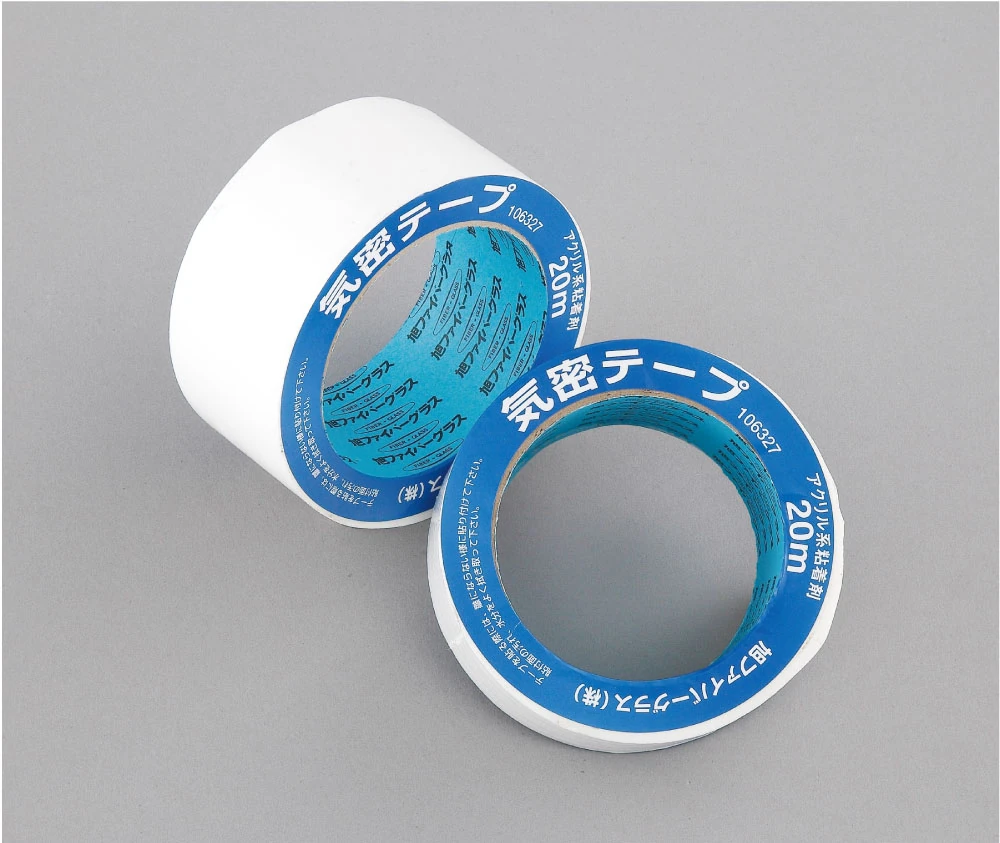

気密テープ
气密胶带
膜材搭接与穿透密封- 膜材搭接收口
- 管线穿透密封
- 基层清洁与粘接状态检查
- 胶带连续、无翘边
気密コンセントボックスカバー
气密插座盒罩
设备盒防湿气密节点- 套住插座盒
- 线缆穿越位置密封
- 周边玻璃棉补齐
- 罩耳与防湿膜胶带收口
02 OFFICIAL DETAIL
产品构造与施工节点
技术图按官方原始比例完整显示。图中标注、层次和节点边界不裁切。
CONSTRUCTION DETAIL
搭接、设备盒与管线穿透
防湿气密层在结构表面搭接压紧，设备盒使用专用罩体纳入连续层，管线穿透以适配基层的胶带收口。
膜材搭接
搭接位置落在可固定基层上，板层或压条保持连续压紧。
设备盒罩
盒罩完整包覆设备盒，周边玻璃棉补齐，罩耳与防湿膜连续粘接。

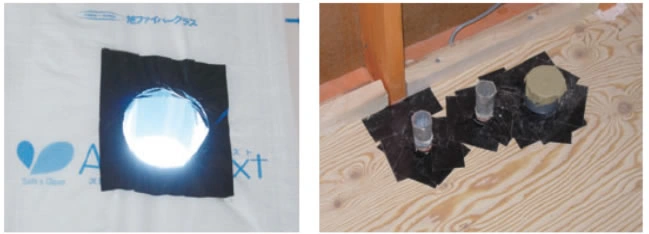

管线穿透
穿透开口按管径切割，气密胶带贴合膜材和管线表面。
基层与耐久
基层清洁、干燥和胶带适配状态进入现场检查，翘边与破损及时重做。
03 TGIS RECORD
材料、施工与隐蔽记录
产品身份、构造条件和封闭前状态对应到具体房间、墙体或施工分区。
连续线位置
防湿层在墙、顶、地和开口交界的连续位置标注在节点图。
副材配套
膜材、胶带、盒罩与基层材料的适配关系在材料表中确认。
封板前照片
搭接长度、设备盒、管线穿透、墙顶与墙地节点形成近景和全景记录。
TGIS / MATERIAL & CONSTRUCTION
查看副材准入标准
进入匠恒材料准入、施工节点与隐蔽验收记录。打开 TGIS 标准OFFICIAL SOURCE
旭ファイバーグラス产品资料
对应产品、包装、规格和施工图来自旭ファイバーグラス公开产品资料与住宅充填断热施工要领。
